Projeto de cabeamento estruturado

A primeira etapa de um projeto de cabeamento estruturado para Data Centers é a elaboração de um estudo técnico preliminar. Nele os engenheiros e projetistas envolvidos identificarão desde as dimensões do Data Center aos requisitos de comunicação que ele deverá ter agora e no futuro. Os primeiros passos para isso são:

- Escolher uma topologia ideal para o seu projeto

• Verificar as distâncias que os dados vão precisar percorrer
• Analisar a velocidade e a conectividade ideal de transmissão para atender a necessidade da sua empresa
• Projetar a infraestrutura de caminhos para os cabos e transmissão de dados.

Nesta fase, portanto, será feita a definição das topologias e arquiteturas que serão aplicadas no Data Center. Bem como a escolha do tipo de cabeamento, conectores e outros elementos da rede, levando em conta dados como:

• dimensões do Data Center
• sua infraestrutura e distribuição dos ambientes
• tipos de racks e gabinetes
• trajeto dos cabos.

Após a definição de todos os esses requisitos, o projeto de cabeamento estruturado do Data Center segue com a elaboração de diagramas unifilares, listas de materiais necessários, plantas-baixas e memorial descritivo com projeção de custos para o cliente.

A etapa final é a elaboração de um projeto executivo, que consolida todo o planejamento do cabeamento estruturado de acordo com normas técnicas como a ANSI/TIA-942-B.

Tanto o projeto quanto a instalação do cabeamento estruturado para Data Centers devem atender às normas e padrões que garantem a qualidade da rede.

Isso significa que a implantação do cabeamento estruturado precisa ser muito bem organizada, padronizada e identificada para possibilitar manutenções e reestruturações futuras.

Dessa forma é possível garantir que as estruturas da rede de cabos sejam construídas seguindo todas as normas e requisitos tecnológicos necessários às demandas que o Data Center deverá suprir.

Um dos pontos fundamentais na hora de projetar o cabeamento estruturado para Data Centers é a escolha do tipo de cabo que será utilizado para transmitir dados. Essa decisão precisa levar em conta as principais necessidades e limitações da estrutura.

Dessa forma, optar por equipamentos adequados e de qualidade pode ajudar no desempenho das funções do Data Center e melhorar o seu rendimento.

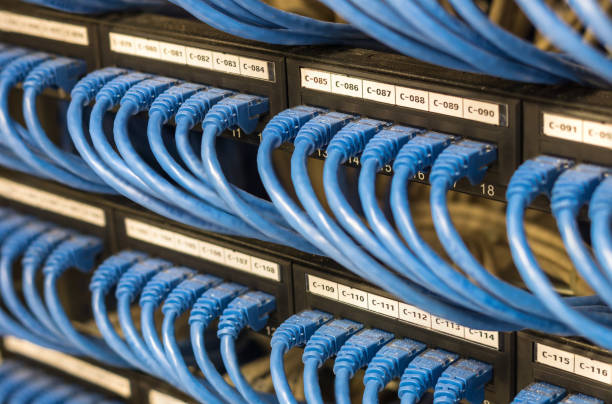

Existem dois tipos gerais de cabos comumente utilizados no cabeamento estruturado de Data Centers: metálico (par trançado) e fibra ótica.

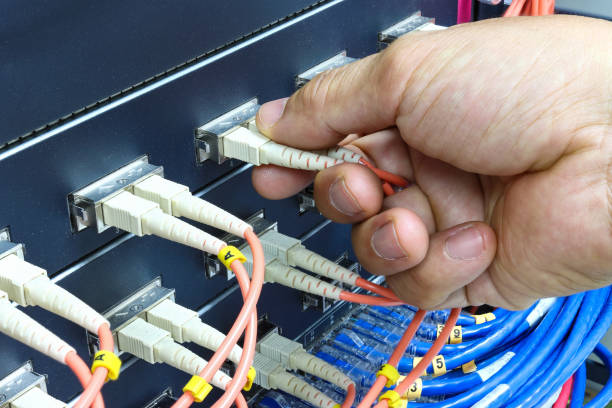

Os cabos óticos são produzidos com um núcleo de fibra de vidro ou silício. Esse tipo de cabeamento utiliza um feixe de luz ou laser refletido pela fibra para enviar e receber dados.

O cabeamento estruturado de fibra ótica tem como característica a eficiência para a transmissão do sinal com menos limitações de distâncias, evitando interferências ou ruídos. A fibra ótica também apresenta maior taxa de velocidade.

Vale destacar ainda que os cabos de fibra são mais leves e apresentam maior durabilidade em contato com materiais corrosivos.

O cabeamento estruturado de fibra ótica de um Data Center pode possuir conexões multimodo (MM) ou monomodo (SM).

Na projeção do sistema de cabeamento estruturado de um Data Center, a escolha dos cabos e de suas velocidades de transmissão dependerá muito de como toda a rede de telecomunicação será organizada.

Ou seja, a disposição física de cabos dependerá da arquitetura de rede e da topologia que serão planejadas para a obra.

As arquiteturas de rede são conjuntos de camadas e protocolos de transmissão e armazenamento de dados. Os dispositivos que estão conectados com a internet são os sistemas finais da rede. E não são apenas os computadores. São muitos outros: celulares, sistemas de automação etc.

Os sinais desses sistemas se conectam e percorrem caminhos que passam pelos cabos e também por comutadores de pacotes, roteadores, hubs, switches e outros dispositivos. Enquanto os cabos e equipamentos do Data Center são o meio físico, os dados são a parte lógica encaminhada em pacotes ao seu destino.

Assim, a arquitetura é a interconexão lógica de todos os elementos. Da geração de um sinal até o seu ponto final de entrega.

Baseada nesta arquitetura, a topologia definirá o layout. Ou seja: como os equipamentos do Data Center serão conectados uns aos outros? Como será a disposição da rede física de cabeamento estruturado que fará a transmissão das informações na forma de dados, vídeo, voz ou sinais de internet e telefonia?

Atualmente, as arquiteturas de rede mais utilizadas em Data Center são a tradicional com três camadas e a SPine-leaf. Antes que você pergunte, conhecer as diferenças entre elas é importante para entender como o tipo, a quantidade e até o comprimento do cabeamento estruturado de um Data Center são definidos.
